QS-G型旋转接头-梅花

结构特点

采用性能可靠的球面摩擦密封结构，能自动调心，自动补偿，可适于旋转精度较低，同心度不好的设备中，内部仅有四支零部件这种简单而有效的结构，使其维护更方便，可靠的材料保证经过精严的球面与底平面，能提供足够的使用寿命。

适用范围

最高转速：≤100RPM

最高压力：≤1.8MPa

最高温度：≤220℃

适用介质：饱和蒸汽、过热蒸气、过热水

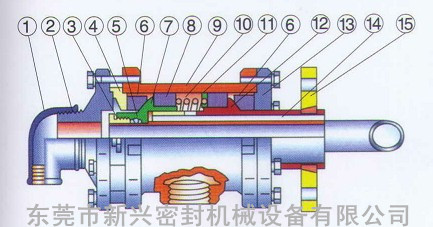

1.弯头                7.弹簧

2.端盖                8.弹簧垫

3.球面密封环        9.外管体

4.弹簧座             10.底盖

5.无油轴承           11.内管

6.壳体
